研掃作用の比較

研掃作用の比較

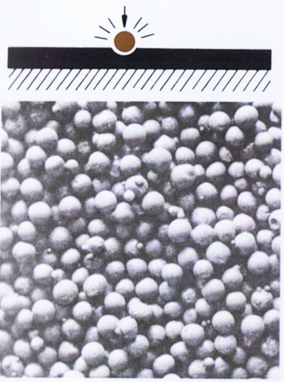

SHOT


 ショットは球状の小さな球で、表面を切削することなく、ハンマーで叩く作用と同じように加工品に衝撃を与えて金属表面の錆落とし、ペンキ剥離などに用いられます。また、衝撃により金属表面に冷鍜加工を与え、圧縮残留応力を発生させ、金属の疲労を防ぎ、寿命を延ばす作用もします。
 現在では、バネ、シャフト、歯車などの反復応力を受ける各種機械部品に、ピーニング加工をほどこすことは良く知られています。

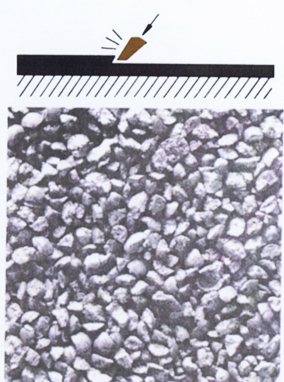

GRIT


 グリットは鋭陵鋭角の多い鉄片粒で、小切削工具のように作用し、粒度により荒い梨地にでも、また、平滑な面に見える細かい仕上げ面にもできます。
 グリットブラストは琺瑯(ホーロー)、メッキ、メタリコン、仕上塗装、その他多くの表面仕上げの下地加工に多く使用されており、鋳物の堅い皮、金属表面の錆や、溶接のスケールなどの研掃剥離、鋳物のバリや焼きついた砂を完全に落とすことができます。
 その他用途としてガラス工業・石材工業(切断、研磨、装飾加工)など多様であり、能率的にも衛生的(珪肺病にかからない)にも砂にくらべて優れております。

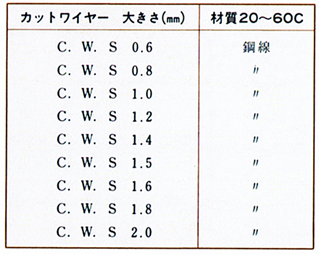

 CUTWIRE SHOT


 銅線を直径と同じ長さに切断したもので、各個粒は寸法・重量が同じであり、衝撃力は同一になり均一な加工が行えます。珪砂、銑鉄、可鍛鋳鉄ショットのように破砕し、粉になることはありません。したがって、投射寿命が長く銑鉄ショットの約20~30倍となっております。
 寸法・形状が同じで同重量ですから、研掃機内の循環流量が一定し、作業の標準時間が明確になり、作業の合理化がさらに好都合になります。

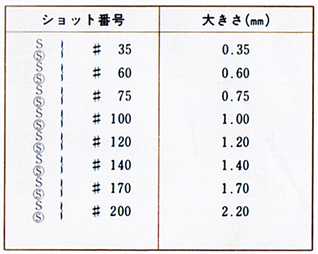

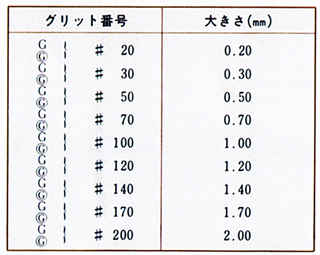

 研掃材の形格





S、G はスチールショットまたはスチールグリットです。
 は焼き入れショットまたは焼き入れグリットです。
