エアーブラストタンク
研掃材を圧縮空気で噴射 SABT・AB型
Air brast Tank  SABT/AB Type



 エアーブラストタンクは、タンク内に貯蔵した研掃材(ショットまたはサンド)を圧縮空気により耐摩耗性のゴムホースを経て、ノズルより加工品に噴射し、研掃するもので、タンクはキャビネット(噴射室)外に設置し、エアーブラスト用耐摩耗性ゴムホースを噴射室内に引き込み作業をします。
 ホース先端のノズルは特殊磁器で、耐摩耗性の高い材料を使用しており、取り替えも簡単に行うことができます。その他の各部分にも永年の経験を生かしたサカヱ独特の機構を備えております。
 日本ボイラー協会 第2種圧力容器耐圧検査に合格しております。

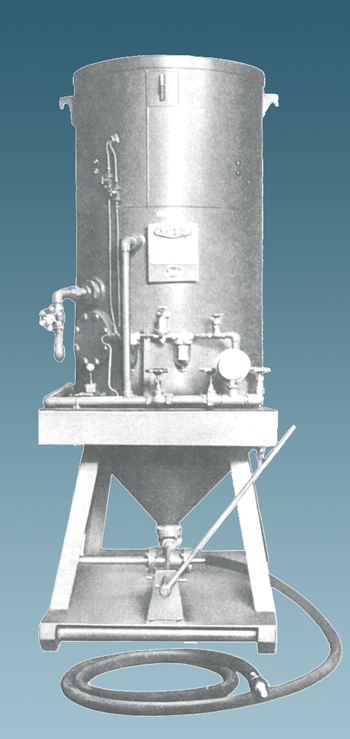

SABT-800 TYPE

仕  様 SABT-500 SABT-800
タンクの直径 550 m/m 800 m/m
全  高 2,000 m/m 2,670 m/m
ノズルの直径 7 ~10 m/m 7 ~10 m/m
噴射材容量 70ℓ      砂 105kg
       グリット 245kg
250ℓ    砂 400kg
       グリット 9005kg
空気圧力 6~ 7kg/cm 6~ 7kg/cm
付属品 エアーブラスト用特殊ゴム
   ホース 5m
   ノズル 10ケ
